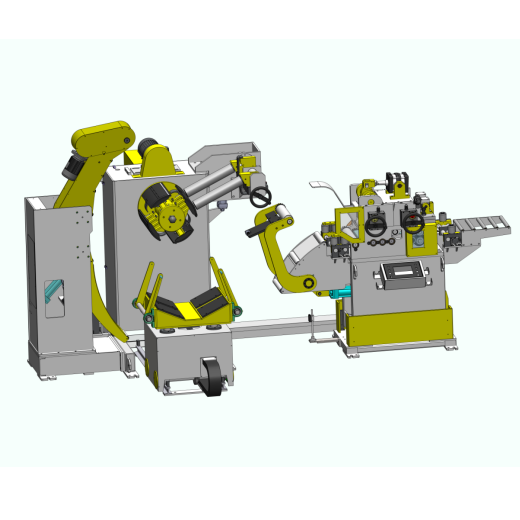

NCDSF4B三合一开卷整平送料机
产品特点
● 适用于普通碳钢，镀锌板，铝等低强度钢材质，厚度范围0.8~9.0mm
● 紧凑结构设计，节约占地面积
● 可选择电动调节整平量，存储整平调节数据， 一键重复调用
● 依据材质不同，可以增加机头可掀功能
● 控制系统可以选择西门子、三菱、安川
技术参数
| 名称 型号 |
NCDSF4-400B | NCDSF4-600B | NCDSF4-800B | NCDSF4-1000B |
| 材料宽度(mm) | 70-400 | 70-600 | 70-800 | 70-1000 |
| 材料厚度(mm) | 0.8-9.0 | |||
| 卷料重量(kg) | 5000 | 5000 | 7000 | 7000 |
| 卷料外径(φ) | 1500 | |||
| 卷料内径(φ) | 508 | |||
| 最大送料长度(mm) | 0~9999.99 | |||
| 生产线速度(m/min) | 16~22 | |||
| 矫正辊轮(支)(pcs) | 上4/下3 | |||
| 矫正辊轮直径(φ)(mm) | 84 | |||
| 送料辊轮(pcs) | 1(上1下1) | |||
| 送料辊轮直径(φ)(mm) | 96 | 96 | 96 | 120 |
| 主电机(KW) | AC3.5/AC5.0 | AC7.0 | AC7.0 | AC11.0 |
| 料架扩张方式 |
油压 |
|||
| 料架电机(KW) | 2.2 | 2.2 | 3.75 | 5.5 |
| 使用电源电压(V) | 3相380V/50Hz/客户要求 | |||
| 使用空气压(MPa) | 0.5 | |||
| 送料线高度调节 | 电动调节 |
|||
矫正能力
下表中的降服应力为245N/mm2
| 型号 | NCDSF4-400B | NCDSF4-600B | NCDSF4-800B | NCDSF4-1000B | |
|
料厚(mm) |
0.8~2.0 | 400 | 600 | 800 | 1000 |
| 2.5 | 400 | 600 | 800 | 1000 | |
| 3.2 | 400 | 600 | 800 | 1000 | |
| 4.0 | 400 | 600 | 800 | 950 | |
| 4.5 | 400 | 600 | 800 | 800 | |
| 5.0 | 400 | 600 | 648 | 648 | |
| 6.0 | 400 | 450 | 450 | 450 | |
| 7.0 | 331 | 331 | 331 | 331 | |
| 8.0 | 253 | 253 | 253 | 253 | |
| 9.0 | 200 | 200 | 200 | 200 |
