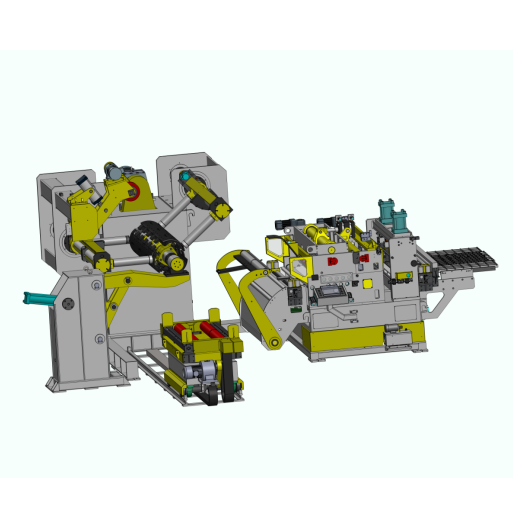

NCDSF4A三合一开卷整平送料机
产品特点
● 适用于不锈钢，高强度钢材质，厚度范围0.8~9.0mm
● 紧凑结构设计，节约占地面积
● 可选择电动调节整平量，存储整平调节数据， 一键重复调用
● 依据材质不同，可以增加机头可掀功能
● 控制系统可以选择西门子、三菱、安川
技术参数
| 名 称 型号 | NCDSF4-400A | NCDSF4-600A | NCDSF4-800A | NCDSF4-1000A | NCDSF4-1300A | NCDSF4-1600A |
| 材料宽度 | 70-400 | 70-600 | 70-800 | 70-1000 | 70-1300 | 200-1600 |
| 材料厚度 | 0.8~9.0 | |||||
| 卷料重量 | 5000 | 5000 | 7000 | 7000 | 10000 | 10000 |
| 卷料外径(p) | 1500 | |||||
| 卷料内径(p) | 508 | |||||
| 最大送料长度(mm) | 0~9999.99 | |||||
| 生产线速度(m/min) | 16~22 | |||||
| 矫正辊轮(支) | 上5/下4 | |||||
| 矫正辊轮直径(mm) | 96 | |||||
| 送料辊轮(pcs) | 1(上1下1) | |||||
| 主电机(KW) | AC7.0/AC11.0 | AC11.0/AC15.0 | AC11.0/AC15.0 | AC15.0 | AC22.0 | AC30.0 |
| 料架扩张方式 |
油压 | |||||
| 料架电机(KW) | 3.75/5.5 | 5.5/7.5 | 7.5 | 7.5 | 11 | 15 |
| 使用电源电压(V) | 3相380V/50Hz/客户要求 | |||||
| 使用空气压(MPa) | 0.5 | |||||
| 送料线高度调节 |
电动调节 |
|||||
矫正能力
下表中的降服应力为610N/mm2
| 型号 | NCDSF4-400A | NCDSF4-600A | NCDSF4-800A | NCDSF4-1000A | NCDSF4-1300A | NCDSF4-1600A | |
|
料厚(mm) |
1.0~2.0 | 400 | 600 | 800 | 1000 | 1300 | 1600 |
| 2.5 | 400 | 533 | 600 | 600 | 1050 | 1050 | |
| 2.8 | 400 | 432 | 487 | 487 | 826 | 826 | |
| 3.2 | 374 | 374 | 389 | 389 | 632 | 632 | |
| 4.0 | 292 | 292 | 292 | 292 | 405 | 405 | |
| 4.5 | 257 | 257 | 257 | 257 | 320 | 320 | |
| 5.0 | 228 | 228 | 228 | 228 | 259 | 259 | |
| 6.0 | 180 | 180 | 180 | 180 | 180 | 180 | |
| 7.0 | 132 | 132 | 132 | 132 | 132 | 132 | |
| 8.0 | 101 | 101 | 101 | 101 | 101 | 101 |
