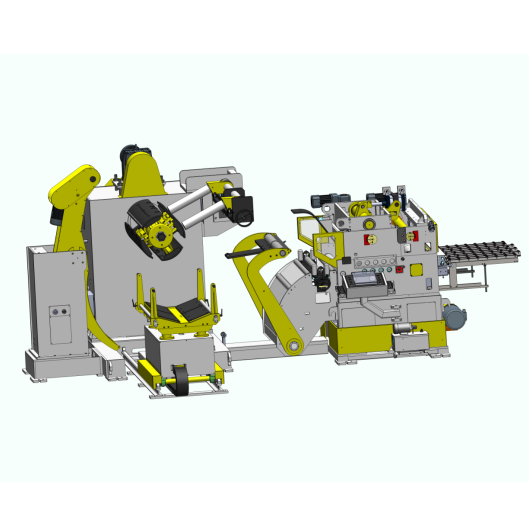

NCDSF3A三合一开卷整平送料机
产品特点
● 适用于不锈钢，高强度钢材质，厚度范围0.6-6.0mm。
● 紧凑结构设计，节约占地面积
● 可选择电动调节整平量,存储整平调节数据，一键重复调用
● 依据材质不同，可以增加机头可掀功能
● 控制系统可以选择西门子，三菱，安川
技术参数
| 名称 | 型号 | NCDSF3-400A | NCDSF3-600A | NCDSF3-800A | NCDSF3-1000A | NCDSF3-1300A | NCDSF3-1600A |
| 材料宽度 | 70-400 | 70-600 | 70-800 | 70-1000 | 70-1300 | 200-1600 | |
| 材料厚度 | 0.6-6.0 | ||||||
| 卷料重量 | 3000 | 5000 | 7000 | 7000 | 12000 | 15000 | |
| 卷料外径 | 1500 | ||||||
| 卷料内径 | 508/610 | ||||||
| 最大送料长度 | 0-9999.99 | ||||||
| 生产线速度 | 16-24 | ||||||
| 矫正辊轮(支) | 上5/下4，上6/下5 | ||||||
| 矫正辊轮直径(φ) | 84 | ||||||
| 送料辊轮 | 1（上1下1） | ||||||
| 主电机 | AC5.0/AC7.0 | AC7.0 | AC11.0 | AC11.0 | AC15.0 | AC22.0 | |
| 料架扩张方式 | 油压 | ||||||
| 料架电机 | 2.2 | 3.75 | 5.5 | 5.5 | 7.5 | 11.0 | |
| 使用电源电压 | 3相380V/50Hz/客户要求 | ||||||
| 使用空气压 | 0.5 | ||||||
| 送料线高度调节 | 电动调节 | ||||||
矫正能力
下表中的降服应力为245N/mm2
| 型号 | NCDSF3-400A | NCDSF3-600A | NCDSF3-800A | NCDSF3-1000A | NCDSF3-1300A | NCDSF3-1600A | |
| 材料厚度 | 1.0-2.0 | 400 | 600 | 800 | 1000 | 1300 | 1600 |
| 2.3 | 400 | 558 | 558 | 558 | 816 | 816 | |
| 2.5 | 400 | 472 | 472 | 472 | 691 | 691 | |
| 2.8 | 376 | 376 | 376 | 376 | 551 | 551 | |
| 3.2 | 288 | 288 | 288 | 288 | 422 | 422 | |
| 4.0 | 184 | 184 | 184 | 184 | 270 | 270 | |
| 4.5 | 146 | 146 | 146 | 146 | 203 | 203 | |
| 5.0 | 118 | 118 | 118 | 118 | 165 | 165 | |
| 6.0 | 82 | 82 | 82 | 82 | 114 | 114 |
